數字萬用表測電機好壞,萬用表測電機好壞圖解

發布時間:2023-01-28 10:42

15287153584823072a7bb47?from=pc

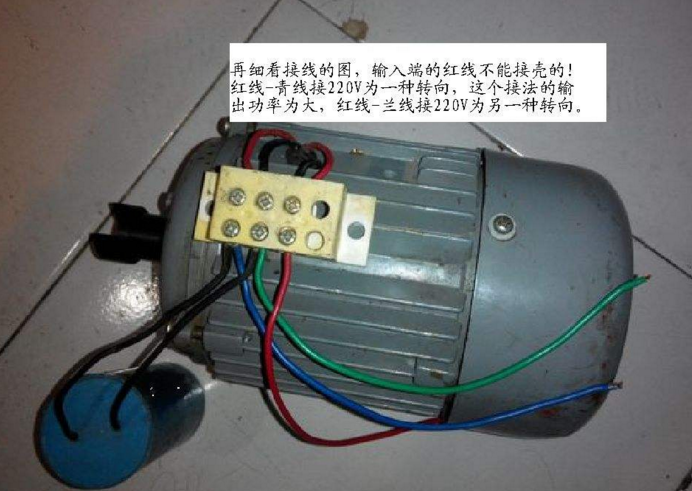

單相電機

這是一個普通的單相電機,帶有啟動電容。今天我們就來看看如何在沒有電的情況下,用萬用表估算電機的好壞。首先,我們需要了解這種單相電機的內部結構。

152871557954753601e3fa0?from=pc

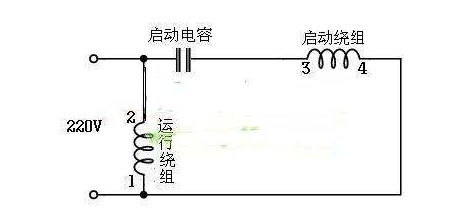

內部簡圖

電機有兩個繞組,一個是主繞組,是運行繞組,一個是輔助繞組,是起動繞組。所以我們可以用萬用表的電阻來判斷繞組的好壞。

1528715742699456cd0c89b?from=pc

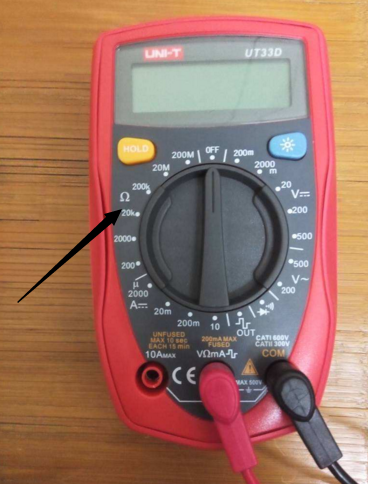

萬用表的電阻范圍

15287163509902fe37e2d92?from=pc

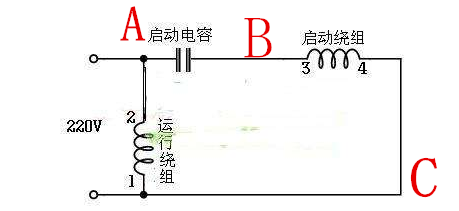

給它編號。

從上圖可以看出,AB之間的電阻實際上是兩個繞組串聯的結果,所以電阻最大。起動繞組中BC的電阻次之,運行繞組中AC的電阻最小。并且滿足AC BC=ab。(大部分單相電機主繞組的電阻小于副繞組的電阻)另外,C點是公共端。單相電源也可以接交流或BC,但分正負兩個方向。

15287166201996b91f17008?from=pc

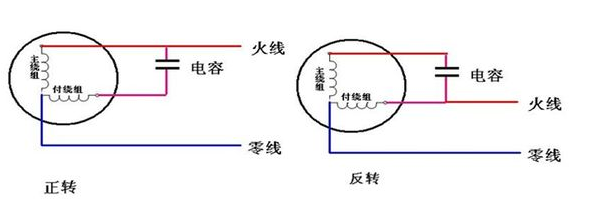

圖中零線為公共端子。

以上圖為例,只改變了火線的位置,電容兩端就是改變方向的地方。當然單相電機的零線可以反過來。

1528716751465459d8b2e62?from=pc

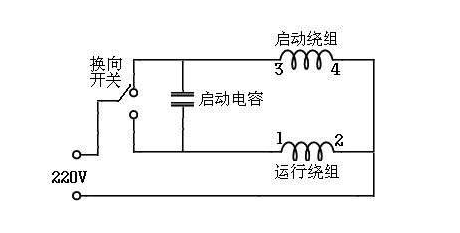

添加一個反向開關

增加換向開關的方法是切換電容器兩端的接線。萬用表判斷繞組正常后,需要測量繞組對地絕緣。因為正常運行時電機外殼是接地的,所以我們可以直接測量繞組與電機外殼之間是否有電阻。絕緣好,電機就好,就是電阻無窮大。如果不知道要測哪一個,就把三條線都測一下,三條線都和外殼絕緣就好了。

152871702565473e4661ab0?from=pc

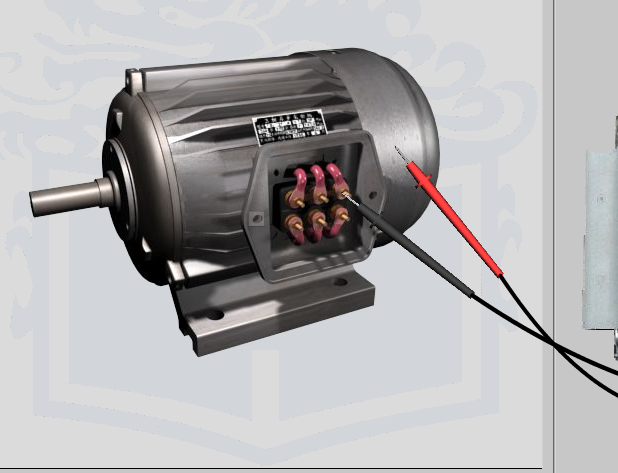

外殼與繞組間絕緣,這是三相電機,與單相測量相同。

當然,最好是用搖床。萬用表的測量只是初步判斷。對于小型電機,精度相當高。好了,就這樣。如果你愿意,可以跟著我。歡迎交流咨詢。
