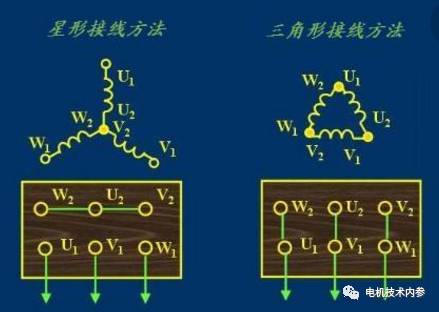

電機連接器是三相電機的獨特組成部分。按照三相電機的連接方式，有兩種三角形連接（以下簡稱角接）和星形連接（以下簡稱星接）.雙電壓電機還需要星接與角接的轉換,這就導致了連接器和接線板之間的匹配問題。沈女士今天要和你談談這個問題。

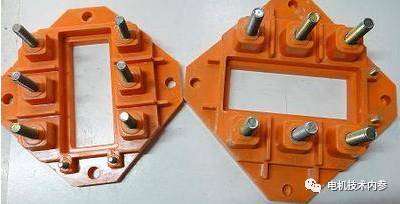

如果一臺電機可以實現兩個角接和星接連接，則只能使用6列接線板，通常以2行3列矩陣排列。列間距定義為；行間距被定義為b。

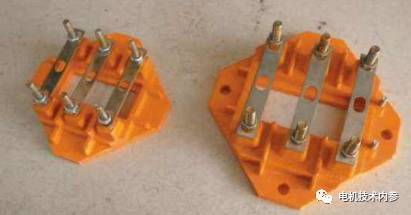

雙孔連接件雙孔連接件是基于轉角連接和星形連接相互轉換的設計要求，六個螺柱矩陣的兩排三列的六列連接按A=B設計，電機星形連接時需要兩個連接件，電機轉角連接時需要三個連接件。但在這種方式的衛星連接情況下，應充分考慮兩片搭接過程中上片的水平狀態，即通過在第三根立柱上增加墊片來保證連接件連接的可靠性。

三孔連接件三孔連接件是基于一件用于星形連接，端子中心距為2A=B，一件用于星形連接，三件用于轉角連接的原理。但是這種方式應該考慮的問題包括連接件中間孔對導電區域的影響，以及星形連接狀態下連接件厚度對導電區域的影響。這樣，無論是角連接還是星形連接，連接件都可以處于扁平狀態，不涉及墊片的調整。

爬電距離的控制根據客戶的要求，增容電機對端子板和連接件提出了新的要求。無論標準連接件是加寬還是加厚，都是可以提高導電面積的措施，但同時要考慮連接件之間以及連接件與接線盒蓋之間爬電距離的符合性。

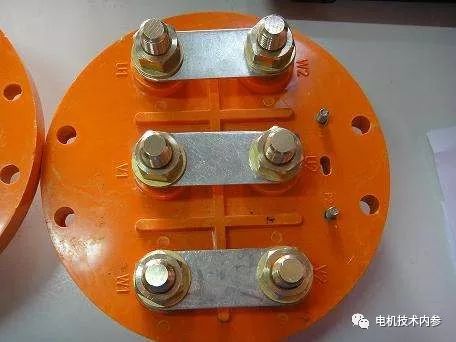

連接件的改進大部分連接件的形狀為矩形或中間矩形兩端的半圓形。連接件的設計限制了布線系統的空間設計。許多電機制造商已經改進了連接件的設計，并采用了通過通孔的邊緣寬度和連接件的厚度來計算導電面積的思想。這樣，連接件的導電面積更加合理，既節省了材料，又增加了布線系統的美感，有效增加了連接件之間的空間距離。

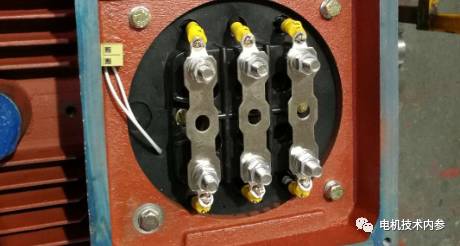

連接件的配置對于雙電壓電機，電機出廠時應根據角度連接方式提供連接件的數量(3件)，以保證在客戶不同連接方式下連接件的數量能夠滿足要求，這也是客戶在實際使用中經常遇到的問題。

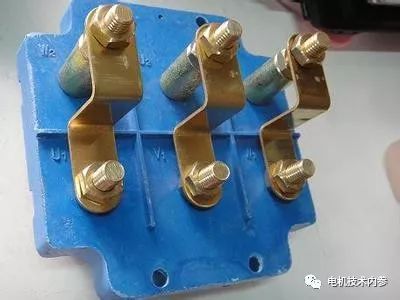

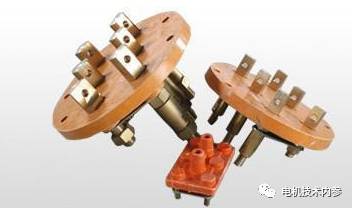

對于連接件的改進，不同廠家會結合客戶要求和產品要求拓展思路。目前市場上可以看到“Z”形和直角形的連接件?；谙鄬σ恢滦缘膭?chuàng)新是市場經濟下設計師智慧競爭的偉大時代。
